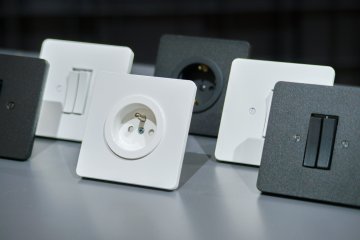

Druhy vypínačů a jak se v nich zorientovat
Vypínač s řazením 5, schodišťový přepínač, křížový vypínač, spínač řazení 1/0+1… Na první pohled působí zcela totožně, ale realita je jiná! Jedná se totiž o zcela odlišné přístroje s rozdílnou funkcí. Jak se v nich vyznat? Pojďme si pro lepší přehled představit základní druhy vypínačů společně s jejich funkcemi a využitím v domácnosti.

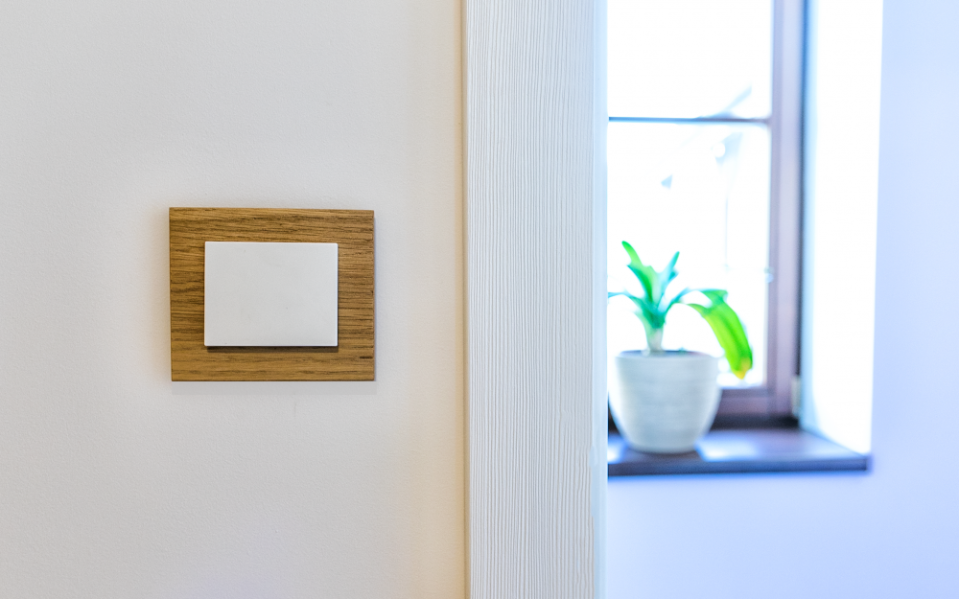

Spínač řazení 1 je jednoklapkový, slouží k ovládání jednoho spotřebiče/žárovky nebo více žárovek zapojených v jednom okruhu, a to z jednoho místa. Po přepnutí zůstává spínač v dané poloze. Standardně se používá v místnostech s jedním vchodem, jako je například WC, koupelna, dětský pokoj, spíž, apod.
Spínač řazení 1N má stejnou funkci a využití jako spínač řazení 1, přístroj však disponuje jedním připojovacím kontaktem navíc. Využívá se pro vypínače s prosvětlením, či jako signalizace provozního stavu zařízení.
Spínač s řazením 1/0 (tlačítko) využívá jednu klapku, po sepnutí se automaticky vrací do původní polohy. Slouží pro krátkodobé sepnutí obvodu, využití tedy najde u domovního zvonku či například pro spuštění ventilátoru v koupelně.
Spínač s řazením 1/0N (tlačítko) využívá jednu klapku s prosvětlením, přístroj je však vybaven jedním připojovacím kontaktem navíc. Využívá se pro vypínače s prosvětlením, či jako signalizace provozního stavu zařízení.
Spínač řazení 2 se ovládá jednou klapkou, která při zapnutí/vypnutí sepne/rozepne dva kontakty zároveň. Má dvojí využití. Častěji se používá pro bezpečné odpojení dvoupólového zařízení, což je doporučováno zejména ve vlhkých prostorech, jako jsou koupelny či sklepy. Zároveň je možné ho použít pro současné ovládání dvou elektrických obvodů.
Spínač řazení 5 (lustrový) funguje na shodném principu jako spínač řazení 1, využívá však dvě klapky, které ovládají dva nezávislé elektrické obvody, většinou v jedné místnosti. Jejich použití je proto vhodné například v obývacím pokoji či kanceláři, kde každá z klapek ovládá jeden světelný obvod, např. lustr.
Spínač řazení 6 (přepínač schodišťový, střídavý) je jednoklapkový a používá se k ovládání jednoho elektrického obvodu ze dvou míst. Jeho nejběžnější využití je na obou koncích schodiště, aby bylo možné na jedné straně rozsvítit a na druhé zhasnout. Obvykle se používá také v místnostech se dvěma vstupy, tedy například v chodbě či v kuchyni. Uplatnění ale najde i v ložnici, kde se jeden vypínač nachází u dveří a druhý u postele.
Spínač řazení 7 (přepínač křížový) využívá jednu klapku, vždy se vkládá mezi dva přepínače řazení 6, tím umožňuje ovládání jednoho elektrického obvodu ze tří a více míst zároveň. Využívá se zejména v chodbách, ale také v kuchyni či na schodišti – jednoduše všude tam, kde je více vstupů do místnosti.
Spínač řazení 6+6 (střídavý dvojitý) je dvouklapkový, jedná se o dva spínače řazení 6 v jednom strojku. Spínač tohoto typu se využívá zejména na chodbách, kuchyních.
Spínač řazení 6+1 (5A, střídavý dvojitý) využívá dvě klapky, jedná se o kombinaci spínače řazení 6 a řazení 1 v jednom strojku. Uplatnění najde například v chodbě v kombinaci se vstupy na WC nebo do koupelny, či v kuchyni při vchodu do spíže.
Spínač řazení 1/0 + 1/0 je dvouklapkový. Jedná se o kombinaci dvou spínačů řazení 1/0 s vratnou funkcí. Běžně se používá například pro ovládání žaluzií, garážových vrat a elektrické brány, či zvonků u dvougeneračních domů.
Spínač řazení 1/0 + 1 se ovládá dvěma klapkami, využívá kombinaci spínače řazení 1/0 s vratnou funkcí a klasického spínače řazení 1, který po přepnutí zůstává v dané poloze. Uplatnění najde například v koupelně, kde se spínačem řazení 1 ovládá světlo a spínačem řazení 1/0 ventilátor.
Spínač sporákový 16A funguje na otočném principu. Při jeho otočení doprava (o 45°) dojde k sepnutí 3 kontaktů. Sporákový spínač slouží pro třífázové domovní aplikace, tedy například pro varné desky, apod.
Spínač žaluziový otočný má dva spínací kontakty – jeden vpravo a druhý vlevo. Otočením do 50° (na jednu i na druhou stranu) se vypínač automaticky vrací do výchozí vypnuté polohy. V případě otočení ovladače do krajní polohy dojde k jeho zajištění – do výchozího bodu se nevrátí. Otočný žaluziový spínač slouží především jako ovladač rolet, žaluzií či vrat.
LED stmívač otočný slouží k regulaci intenzity jasu světelného zdroje, kterým mohou být klasické žárovky s žhavým vláknem i LED žárovky. Při stisku ovladače dojde k vypnutí nebo zapnutí světla. Využití najde zejména v obývacích pokojích. Jeho výhodou je regulace jasu osvětlení a navození světelné pohody při různém využití místnosti.
Návody pro montáž vypínačů a zásuvek naleznete zde.
Galerie
stakar679
Dotaz:
situace v panelákovém bytě 3+1 - vypínač 6 v kuchyni u vchodu z chodby na světlo do kuchyně; proti němu v obýváku u vchodu do kuchyně opět vypínač 6 (ve stávající kovové zárubni); nad ním v té samé zárubni vypínač 6 na světlo do obýváku a proti němu na opačném konci obýváku vypínač 6 na světlo do obýváku;
při rekonstrukci elektřiny chci nahradit ty dva 6 kové vypínače jedním dvouklapkovým 6+6, abych nemusel vrtat otvory na dva vypínače;
je možné použít 6 - 6+6 - 6, kdy 6+6 jednou klapkou ovládám světlo v kuchyni a druhou světlo v obýváku ?
Funguje 6+6 jako dva nezávislé 6 ?
Všude jsem zatím nacházel zapojení 6+6 ve dvojici s dalším 6+6.
