Vačkové spínače VSR10 - Spínání - spínání 1-0-2 45° přepínač pólů

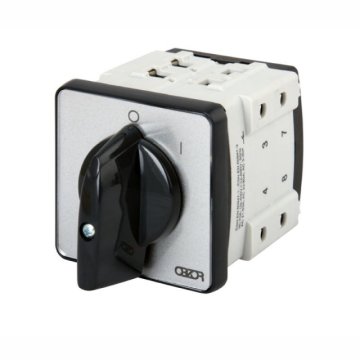

Vačkový spínač
Vačkový spínač

Vačkové spínače VSR s rovnými svorkami na zátěž 10 A. Splňují krytí IP 20. Při použití s ochranným krytem pak krytí IP 65. Na spínače poskytujeme nadstandardní 5letou záruku.

Charakteristika VSR

  • Přepínače řady VSR jsou vačkové spínače, u kterých je spínací program tvořen tvarem a počtem výřezů vaček.
  • Jsou konstruovány tak, že v každém patře jsou dva na sobě nezávislé spínací obvody.
  • Jednotlivé obvody lze mezi sebou propojovat normalizovanými spojkami, a to v patře i mezi patry.
  • Přepínače jsou připevňovány na panel pomocí šroubů M4 podle vrtacího náčrtu uvedeného u jednotlivých typů. Od sedmi pater spínače je vhodné tento spínač upevnit vpředu i vzadu, vzhledem k mechanické pevnosti a zatížení od vodičů.
  • Všechny elektrovodné části jsou z materiálu - mosaz, měď, stříbro. Ostatní díly jsou vyráběny z plastů.
  • V základním provedení splňují krytí IP 20 pro těleso spínače a krytí IP 65 pro čelní zatěsněnou stranu s hřídelí.
  • Přepínače jsou vyhovující pro spotřebiče izolační třídy I. a II.
  • Vačkové spínače lze použít v ovládacích a silových obvodech.
